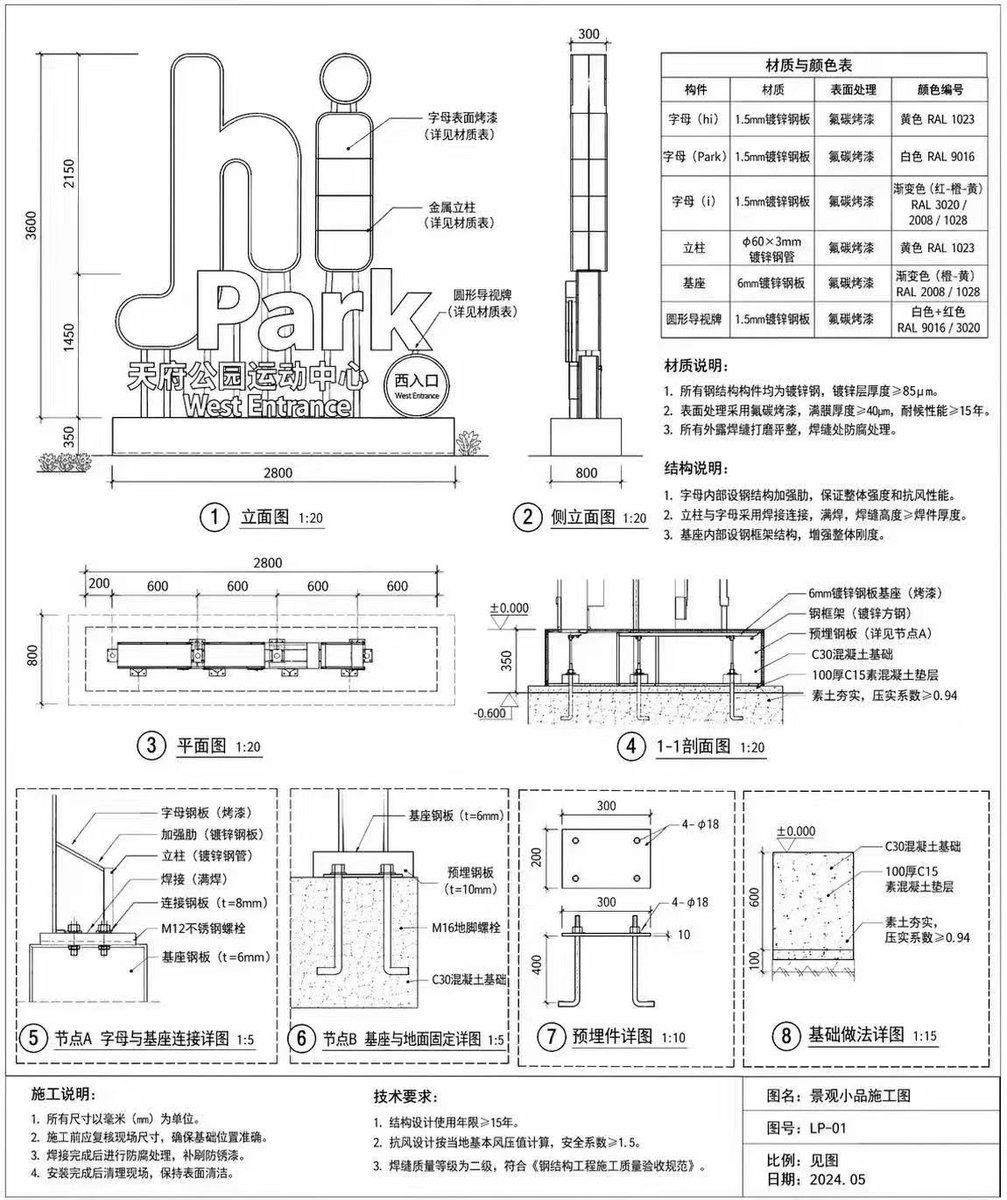

建筑标识施工图

案列来源：Lee Colin

信息图 & PPTopenai/gpt-image-2#信息图#方形 1:1#数据#信息#图表

生成户外标识的详细技术蓝图，包含立面图、剖面图、节点详图及材质表。

10.7w人正在用

4:5推荐尺寸

4.1w收藏人数

提示词模板

{
  "type": "建筑施工图",
  "subject": "户外景观标识",
  "style": "黑白技术线条图，精确尺寸，工程标注，中文注释",
  "sign_details": {
    "main_text": "hi Park",
    "sub_text": "天府公园运动中心",
    "english_sub_text": "West Entrance"
  },
  "layout": {
    "diagrams_count": 8,
    "sections": [
      {
        "position": "左上",
        "title": "① 立面图 1:20",
        "description": "展示整体尺寸及指向文字与基座的标注的前立面图。"
      },
      {
        "position": "中上",
        "title": "② 侧立面图 1:20",
        "description": "展示深度尺寸的侧立面图。"
      },
      {
        "position": "右上",
        "elements": [
          {
            "type": "table",
            "title": "材质与颜色表",
            "rows": 6,
            "columns": 4
          },
          {
            "type": "text_block",
            "title": "材质说明：",
            "points_count": 3
          },
          {
            "type": "text_block",
            "title": "结构说明：",
            "points_count": 3
          }
        ]
      },
      {
        "position": "左中",
        "title": "③ 平面图 1:20",
        "description": "带有水平尺寸的俯视平面图。"
      },
      {
        "position": "右中",
        "title": "④ 1-1 剖面图 1:20",
        "description": "展示基础和地面高度的横截面图。"
      },
      {
        "position": "底部",
        "description": "四个包含在虚线框内的详细节点图。",
        "details": [
          "⑤ 节点 A 字母与基座连接详图 1:5",
          "⑥ 节点 B 基座与地面固定详图 1:5",
          "⑦ 预埋件详图 1:10",
          "⑧ 基础做法详图 1:15"
        ]
      }
    ],
    "footer": {
      "position": "底边",
      "blocks": [
        {
          "title": "施工说明：",
          "points_count": 4
        },
        {
          "title": "技术要求：",
          "points_count": 3
        },
        {
          "title": "图签",
          "fields": [
            "图名：景观小品施工图",
            "图号：LP-01",
            "比例：见图",
            "日期：2024.05"
          ]
        }
      ]
    }
  }
}
